屋根工法(ドーム工法)

●種類

アルミニウム合金製ドーム屋根には下記3タイプがあります。

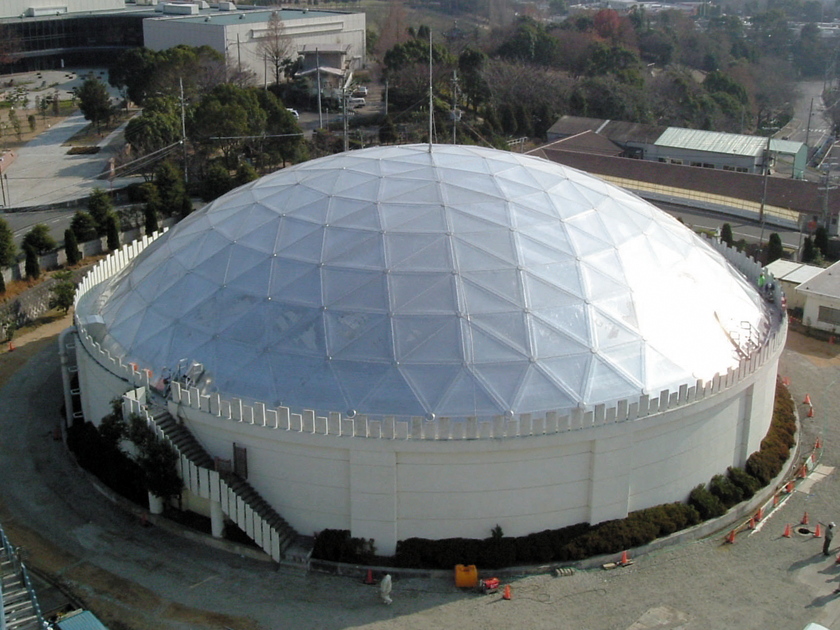

工法 ウルトラドーム工法
(1999年~)
ドームトラスト工法
(2003年~)

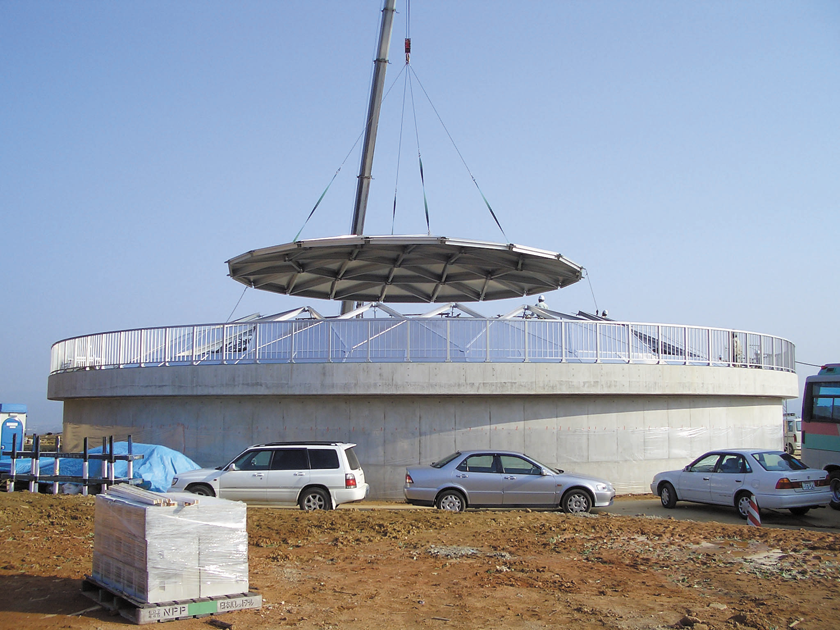

コーンルーフ工法
(2009年~)

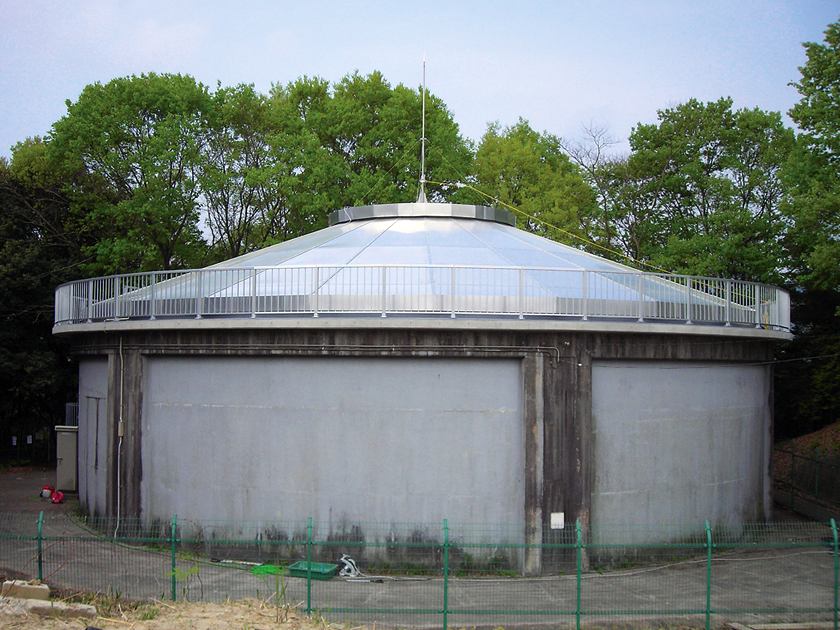

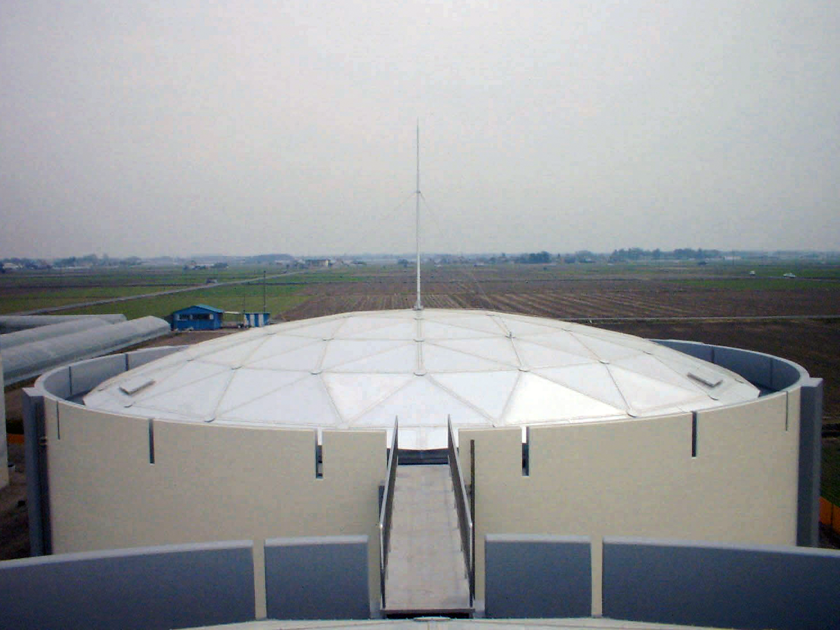

全景
材質
骨組材:特殊H形鋼
(A6061相当)
パネル:t=1.27mm
(A3003相当)

骨組材:特殊H形鋼(A6N01)
パネル:t=1.20mm(A3004)
骨組材:特殊H形鋼(A6N01)
骨組材:特殊H形鋼(A6N01)
パネル:t=1.00mm(A3004)

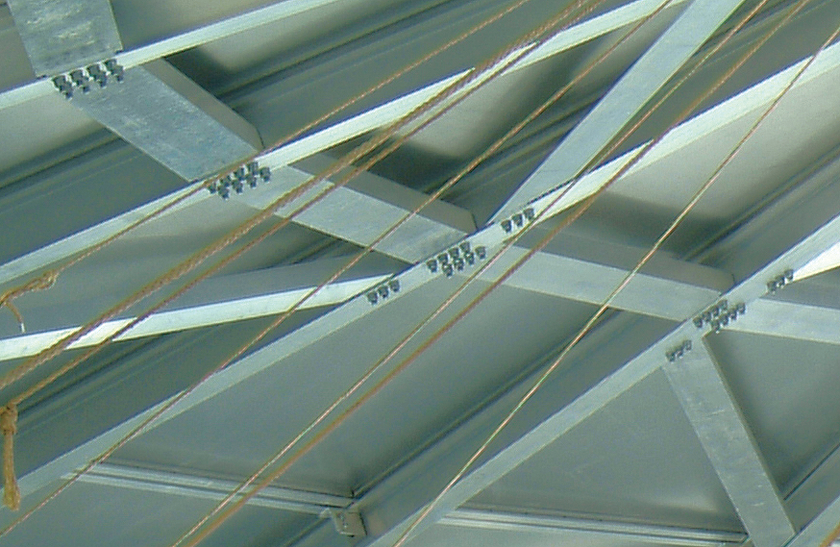

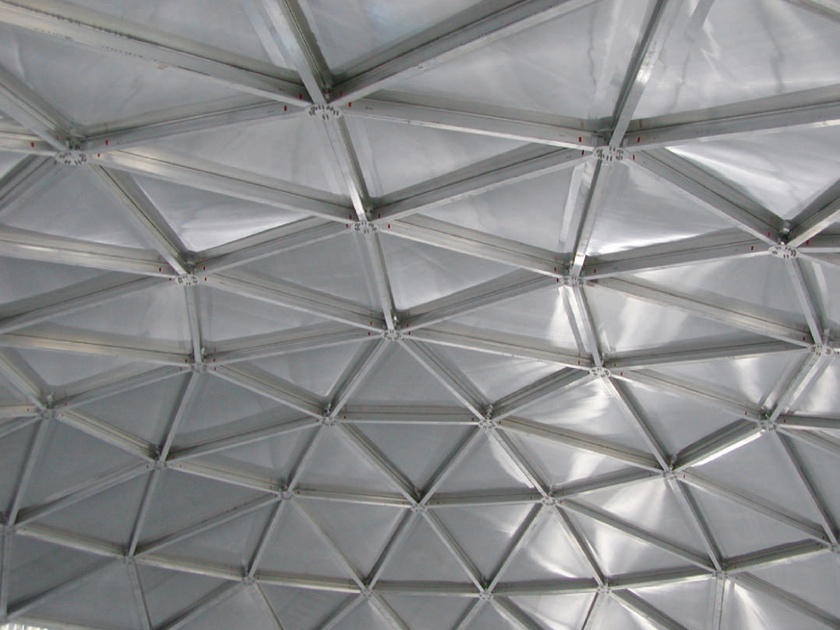

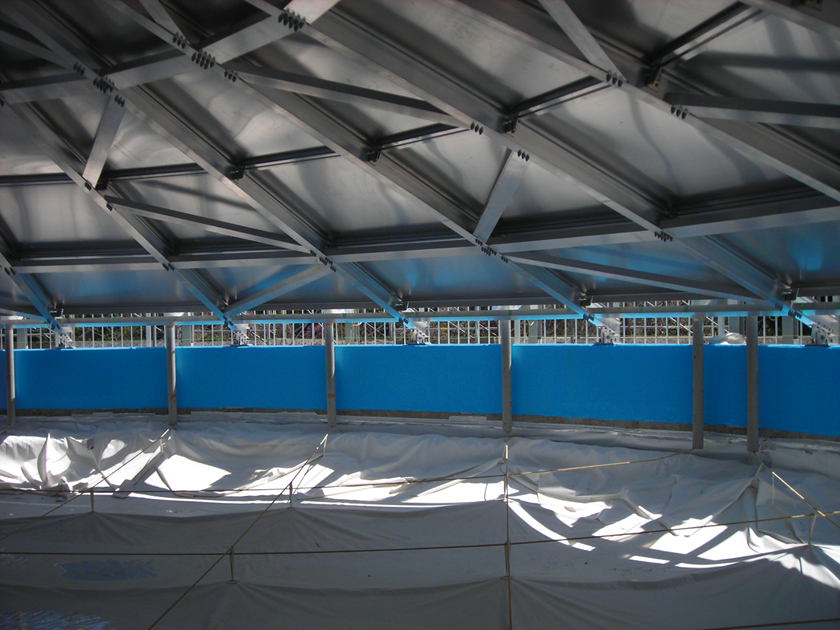

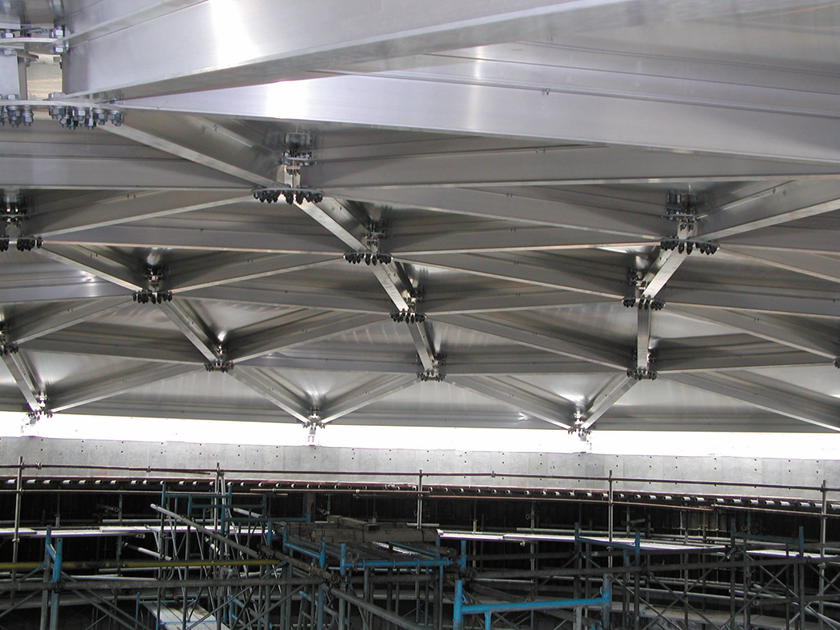

骨組材

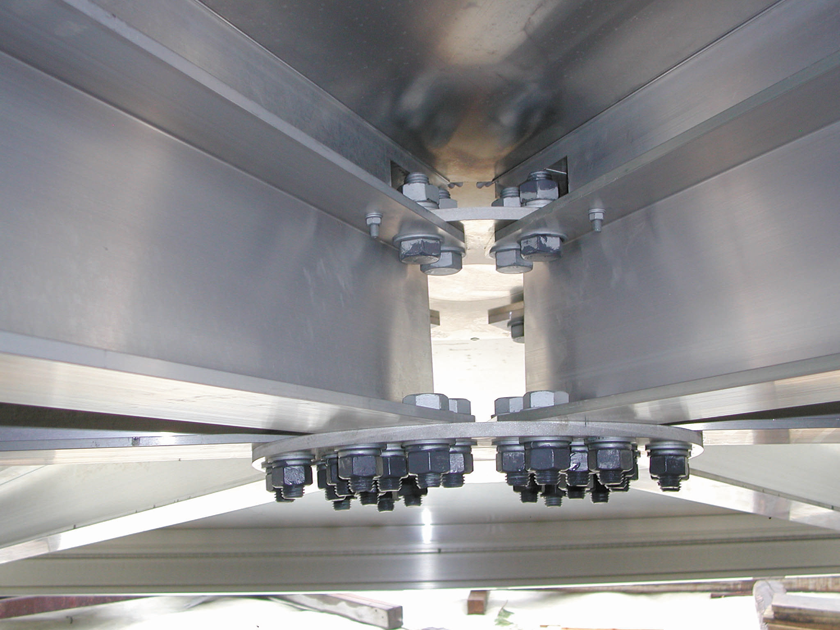

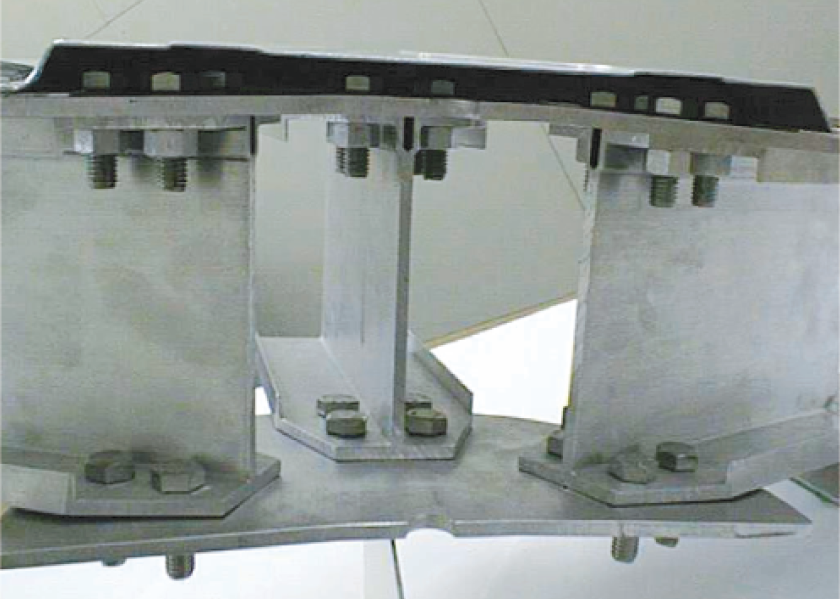

接合

ボルト接合

ボルト接合

ボルト接合

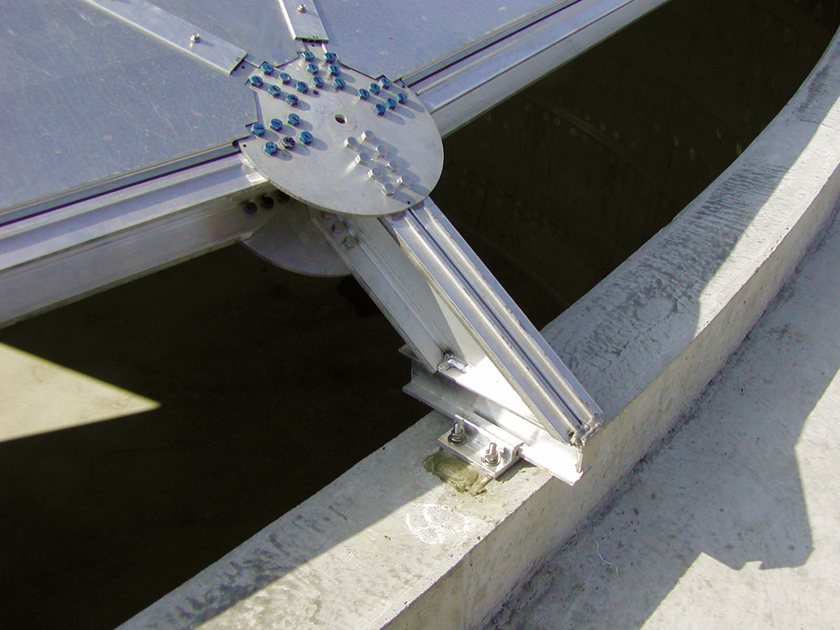

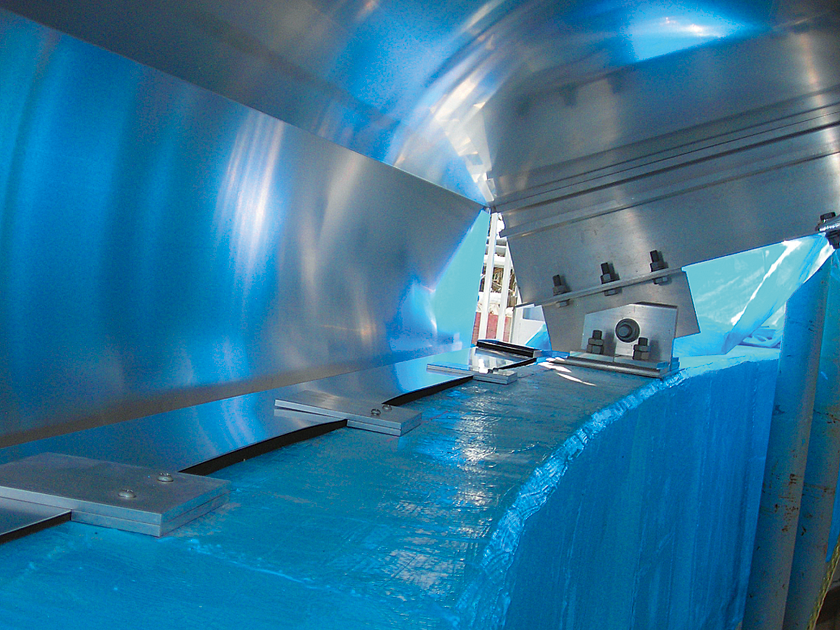

支承
スライド、固定支承

スライド、固定支承

固定支承
制作 輸入(米国) 国 産 国 産
材料規格 米国アルミニウム協会規格・
JIS規格相当
JIS規格 JIS規格
景観 米国アルミニウム協会規格・
JIS規格相当
1辺3m程度の三角形多面体 円錐形状
適用 比較的中~大型の径に適用 小~大型の径に適用 比較的小型の径に適用
備考   新型アルミニウム合金製ドーム屋根の開発

ドームトラス骨組 + アルトラス

新型アルミニウム合金製ドーム屋根の開発

コーンルーフ
